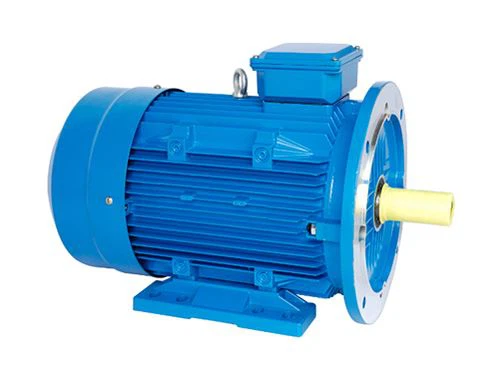

永久磁石同期PMSM 3相ACモーター

このシリーズの三相永久磁石同期モーター (PMSM)は、効率、トルク密度、動作の信頼性が優先される産業用ドライブ用途向けに設計されています。これらのモーターは完全に密閉されたハウジングと自己冷却構造で構築されており、国際規格 (IEC) に準拠し、堅牢な電気的および機械的設計機能が組み込まれています。

PMSM は従来の誘導モーターとは異なり、ローター巻線を高性能永久磁石に置き換えることで効率を向上させ、動作中の電気損失を削減します。その設計は最新の可変周波数ドライブ (VFD) と一致しており、広範囲にわたる正確な速度制御を可能にします。

• 製品タイプ:三相永久磁石同期モーター (PMSM)
• 定格出力電力:30kW（代表機種）
• 定格電圧:380 V またはカスタマイズされた
• 定格電流: ~49 A
• 効率：> 92% (IEC IE3 以上に適合)
• 極: 6
• 力率:～0.98コス
• 頻度：50Hz
• 定格速度:1000r/min
• 保護：IP54エンクロージャ
• 絶縁クラス: F
• 冷却モード:IC411 自己冷却
• 認証：CCC、CE、ISO9001 (利用可能)

これらの主要な性能数値は、効率、熱安定性、連続使用能力を組み合わせたバランスの取れた設計 - を示しています。

今すぐ連絡する





高効率と力率

PMSM 設計の活用永久磁石ローターの励磁損失を排除し、ステーターの銅損を削減します。その結果得られる効率は多くの場合、IE3 標準を上回り、運用エネルギー消費量とコストが削減されます。

強力な始動トルク

ローターの磁場は、外部励起なしで強力な始動トルクを生成します。同様のサイズの誘導モーターと比較して、PMSM は低速で​​より高いトルクを供給することが多く、急速な加速や負荷の変化が必要なアプリケーションを支援します。

広い速度制御範囲

VFD システムと統合されているこれらのモーターは、電気周波数によってモーター速度が変化しても安定した動作を維持します。速度と周波数の比例関係により、生産ラインや変動負荷シナリオでよく必要とされる広範囲の制御がサポートされます -。

コンパクトなサイズと信頼性

永久磁石設計により、より小さな設置面積でより高い電力密度が可能になります。これらのモータは、回転損失が少なく、ロータ構造が簡素化されているため、振動が少なく、騒音が低減され、メンテナンス間隔が延長されます。

• 精密コンベヤーおよびマテリアルハンドリングシステム
• 石油化学および水処理におけるポンプおよび圧縮ユニット
• 繊維機械、印刷機械、包装機械
• HVAC システムのファンおよび送風機ドライブ
• 自動化された生産ラインとロボット工学

PMSM は高度な制御システムと統合できるため、パフォーマンスと信頼性の両方が要求されるアプリケーションに適しています。

私たちはサポートします大量注文以下を含む OEM カスタマイズ:

• 電力網に合わせた定格電圧と周波数
• シャフトの変更と取り付けフランジのオプション
• 過酷な環境向けの特別な断熱または冷却オプション
• 性能曲線と認定による工場テスト

お問い合わせ時に負荷プロファイル、デューティ サイクル、環境の詳細を提供していただくと、最適なモデルと構成を推奨することができます。

• スムーズなトルク応答を実現するために、VFD パラメータとの適切な調整を確保します。
• 保護クラスと冷却モードが周囲条件と一致していることを確認します。
• モーター負荷と制御戦略のバランスをとり、トルクリップルと熱ストレスを最小限に抑えます。

-その他のモデルの技術データシート:
